以下是五金沖壓件設計時需要注意的幾個關鍵參數說明

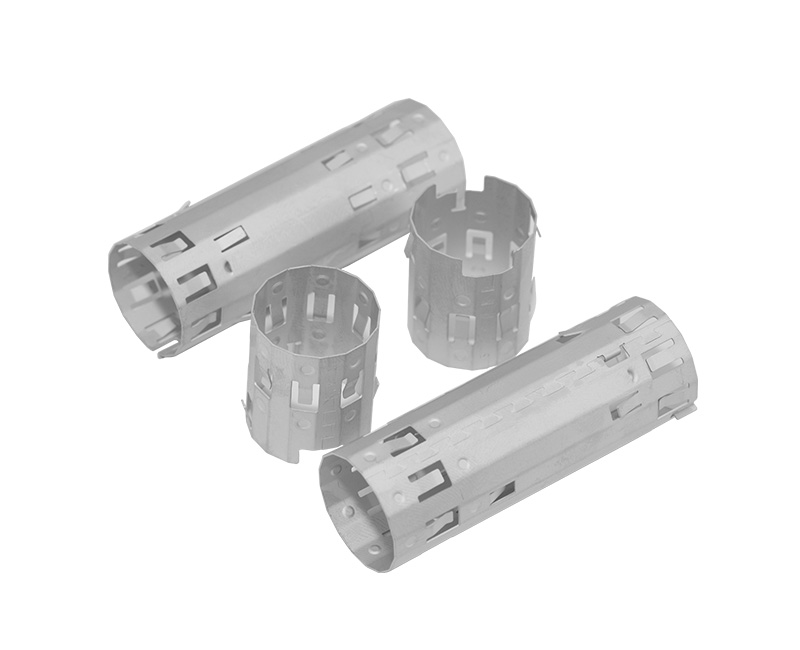

五金沖壓件設計的關鍵參數

五金沖壓件設計是連接產品功能與制造可行性的環節。為確保零件質量、生產效率和成本效益，必須重點關注以下關鍵參數：

1.材料選擇與特性：

材料類型：根據零件功能（強度、硬度、導電性、耐腐蝕性等）選擇合適的金屬材料（如低碳鋼、不銹鋼、鋁合金、銅合金等）。

材料厚度：直接影響零件的強度、剛度和沖壓工藝難度（如小彎曲半徑、拉深深度）。設計需明確標注公差。

材料性能：材料的延伸率、抗拉強度、屈服強度、硬度、n值（應變硬化指數）、r值（塑性應變比）等至關重要，它們決定了材料的成型ji限（起皺、開裂風險）、回彈大小和終強度。

2.沖壓工藝性與結構設計：

小彎曲半徑(Rmin)：避免彎曲處開裂的關鍵。通常要求內彎曲半徑R≥(0.6-1.0)*t（具體取決于材料和狀態）。過小的R會導致材料外側過度減薄甚至開裂。

孔/槽間距與邊距：孔與孔之間、孔與邊緣之間需保持足夠距離（一般≥t，復雜情況需更大），防止沖裁時變形、塌角或模具強度不足。

脫模斜度：對于拉伸、成型件，側壁需設計適當斜度（0.5°-3°），確保順利脫模，減少劃傷和磨損。

圓角設計：避免尖銳的內外角。內圓角半徑(Ri)建議≥0.5t，外圓角半徑(Ro)建議≥t。足夠大的圓角能改善材料流動、減少應力集中、防止開裂、延長模具壽命。

拉深比/減薄率：對于深拉深件，需嚴格控制每次拉深的變形程度（直徑比、高度比、減薄率），防止起皺或拉裂。

3.尺寸與公差：

功能性公差：根據零件在裝配和使用中的要求設定合理且可實現的尺寸公差、形位公差（平面度、垂直度、位置度等）。過嚴的公差會大幅增加模具成本和調試難度。

沖壓工藝公差：理解沖壓（尤其是彎曲、拉伸）帶來的固有偏差（如回彈、扭曲），在設計階段進行補償或預留調整空間。明確關鍵尺寸基準。

4.模具可行性考量：

沖裁間隙：凸模與凹模之間的間隙（通常單邊取材料厚度的5%-15%）直接影響斷面質量、毛刺大小、模具壽命和沖裁力。設計需明確材料厚度和類型。

材料流向與搭邊：排樣設計需考慮材料纖維方向（影響彎曲性能）和必要的搭邊值（保證條料剛度和送料穩定性），直接影響材料利用率。

模具強度與壽命：零件結構應避免過于細長的凸起、懸臂或薄弱區域，這些易導致模具局部應力集中、磨損快甚至崩刃。考慮廢料是否易于排出。

總結：成功的沖壓件設計是材料科學、結構力學、制造工藝和成本控制的綜合體現。設計師必須深入理解這些關鍵參數之間的相互影響，在滿足功能需求的前提下，追求工藝的穩健性、率和低成本。與模具工程師、沖壓工藝師的早期溝通至關重要。
